1、采用軟件抗干擾措施：具體來講(jiang)就是通過變頻器的(de)人機界面下調變頻器的(de)載波頻率，把該值(zhi)調低到一個適當的(de)范(fan)圍(wei)。如果(guo)這個方法不能奏效，那么只能采取下面的(de)硬件抗(kang)干擾(rao)措施(shi)。
2、進行正確的接地：通過(guo)現場的(de)具體調研我們可(ke)以(yi)看到，現場的(de)接地情況是不甚理想的(de)。而正確的(de)接地既(ji)可(ke)以(yi)是系統有(you)效(xiao)地抑制外(wai)來干擾，又(you)能降低(di)設備本身對外(wai)界的(de)干擾，是解決變頻器干擾最有(you)效(xiao)的(de)措施。具體來講(jiang)就是做到以(yi)下幾(ji)點：
(1)變(bian)(bian)頻器的(de)(de)(de)主回路端(duan)子E必須接(jie)(jie)地(di)(di)，該接(jie)(jie)地(di)(di)可以和(he)該變(bian)(bian)頻器所帶(dai)的(de)(de)(de)電機共地(di)(di)，但不(bu)能與其它的(de)(de)(de)設備共地(di)(di)，必須單獨打接(jie)(jie)地(di)(di)極，且該接(jie)(jie)地(di)(di)點應該盡量(liang)遠離弱(ruo)電設備的(de)(de)(de)接(jie)(jie)地(di)(di)點。同時，變(bian)(bian)頻器接(jie)(jie)地(di)(di)導線(xian)的(de)(de)(de)截面積應不(bu)小于(yu)4mm2，長度(du)應控制(zhi)在20m以內(nei)。
(2)其(qi)它機(ji)電設備的(de)地(di)線(xian)中保護接(jie)地(di)和工(gong)作接(jie)地(di)應(ying)分開單獨設接(jie)地(di)極，并(bing)最(zui)后(hou)匯(hui)入配(pei)電柜的(de)電氣接(jie)地(di)點(dian)。控制信號的(de)屏蔽地(di)和主電路導線(xian)的(de)屏蔽地(di)也應(ying)分開單獨設接(jie)地(di)極，并(bing)最(zui)后(hou)匯(hui)入配(pei)電柜的(de)電氣接(jie)地(di)點(dian)。
3、屏蔽干擾源
屏(ping)蔽(bi)(bi)干擾源是抑(yi)制(zhi)(zhi)干擾的很有效的方(fang)法。通常變(bian)頻器本身用(yong)鐵殼屏(ping)蔽(bi)(bi)，可以不(bu)讓(rang)其(qi)電磁干擾泄露，但變(bian)頻器的輸出線(xian)(xian)最好用(yong)鋼管屏(ping)蔽(bi)(bi)最好還要(yao)(yao)加裝磁環，平行并(bing)(bing)繞(rao)3—4圈,有助于(yu)抑(yi)制(zhi)(zhi)高次諧波，特別是以外部信(xin)號(hao)(hao)(hao)(從控(kong)(kong)制(zhi)(zhi)器上輸出4~20mA信(xin)號(hao)(hao)(hao))控(kong)(kong)制(zhi)(zhi)變(bian)頻器時，要(yao)(yao)求(qiu)該控(kong)(kong)制(zhi)(zhi)信(xin)號(hao)(hao)(hao)線(xian)(xian)盡可能短(duan)(一般為20m以內)，且必(bi)須采用(yong)屏(ping)蔽(bi)(bi)雙絞(jiao)線(xian)(xian)，并(bing)(bing)與主電路(lu)線(xian)(xian)(AC380)及控(kong)(kong)制(zhi)(zhi)線(xian)(xian)(AC220V)完全分(fen)離。此外，系(xi)(xi)統中的電子敏感(gan)設備(bei)線(xian)(xian)路(lu)也要(yao)(yao)求(qiu)采用(yong)屏(ping)蔽(bi)(bi)雙絞(jiao)線(xian)(xian)，特別是壓(ya)力信(xin)號(hao)(hao)(hao)。且系(xi)(xi)統中所有的信(xin)號(hao)(hao)(hao)線(xian)(xian)決不(bu)能和主電路(lu)線(xian)(xian)及控(kong)(kong)制(zhi)(zhi)線(xian)(xian)放于(yu)同一配管或線(xian)(xian)槽(cao)內。為使屏(ping)蔽(bi)(bi)有效，屏(ping)蔽(bi)(bi)層必(bi)須可靠接地。
4、合理的布線
具(ju)體(ti)方法有：(1)設備的電(dian)源(yuan)(yuan)線和(he)信(xin)號(hao)線應盡量遠離變頻(pin)器的輸(shu)(shu)入、輸(shu)(shu)出(chu)線： (2)其它設備的電(dian)源(yuan)(yuan)線和(he)信(xin)號(hao)線應避免(mian)和(he)變頻(pin)器的輸(shu)(shu)入、輸(shu)(shu)出(chu)線平行(xing)；如果(guo)采取了以上的辦法之后還是不能夠(gou)奏效，那么(me)繼續以下辦法。
5、干擾的隔離
所謂干擾(rao)的隔(ge)(ge)離(li)，是指從(cong)電(dian)(dian)路(lu)上(shang)把干擾(rao)源(yuan)和易受(shou)干擾(rao)的部分隔(ge)(ge)離(li)開來，使他們不發(fa)生電(dian)(dian)的聯系。通常是在電(dian)(dian)源(yuan)和控制器(qi)(qi)及變(bian)送(song)器(qi)(qi)等放大器(qi)(qi)電(dian)(dian)路(lu)之間在電(dian)(dian)源(yuan)線上(shang)采用(yong)隔(ge)(ge)離(li)變(bian)壓(ya)器(qi)(qi)以免傳(chuan)導干擾(rao)，電(dian)(dian)源(yuan)隔(ge)(ge)離(li)變(bian)壓(ya)器(qi)(qi)可應用(yong)噪聲隔(ge)(ge)離(li)變(bian)壓(ya)器(qi)(qi)。
6、在系統線路中設置濾波器
設(she)備濾(lv)(lv)波器(qi)(qi)(qi)(qi)的作用(yong)是(shi)為(wei)了抑制(zhi)干擾(rao)(rao)信號從變(bian)頻器(qi)(qi)(qi)(qi)通過電(dian)源線(xian)傳(chuan)導(dao)干擾(rao)(rao)到電(dian)源和(he)(he)電(dian)動機。為(wei)減(jian)少電(dian)磁噪聲和(he)(he)損耗，在變(bian)頻器(qi)(qi)(qi)(qi)輸出(chu)側(ce)可(ke)設(she)置輸出(chu)濾(lv)(lv)波器(qi)(qi)(qi)(qi);為(wei)減(jian)少對電(dian)源干擾(rao)(rao)，可(ke)在變(bian)頻器(qi)(qi)(qi)(qi)輸入側(ce)設(she)置輸入濾(lv)(lv)波器(qi)(qi)(qi)(qi)。若線(xian)路中有敏感電(dian)子設(she)備如控制(zhi)器(qi)(qi)(qi)(qi)和(he)(he)變(bian)送器(qi)(qi)(qi)(qi)等，可(ke)在該(gai)設(she)備的電(dian)源線(xian)上設(she)置電(dian)源噪聲濾(lv)(lv)波器(qi)(qi)(qi)(qi)以免傳(chuan)導(dao)干擾(rao)(rao)。濾(lv)(lv)波器(qi)(qi)(qi)(qi)根據使用(yong)位置的不同，可(ke)分為(wei)：
(1)輸入濾波(bo)(bo)器(qi)通常有(you)兩種：a、線路濾波(bo)(bo)器(qi)：主要由電(dian)感線圈構成，它通過增大線路在高(gao)(gao)頻下(xia)的阻(zu)抗來削(xue)弱頻率(lv)較高(gao)(gao)的諧波(bo)(bo)電(dian)流。b、輻(fu)射(she)濾波(bo)(bo)器(qi)：主要由高(gao)(gao)頻電(dian)容器(qi)構成，它將吸(xi)收點(dian)頻率(lv)很高(gao)(gao)的、具有(you)輻(fu)射(she)能量(liang)的諧波(bo)(bo)成分。
(2)輸出濾波器也由電感線圈構成。它可以有效地削弱輸出電流中的高次諧波成分。非但起到抗干擾的作用，且能消弱電動機中由高次諧波產生的諧波電流引起的附加轉矩。對于變頻器輸出端的抗干擾措施，必須注意一下方面：
a、變(bian)頻器的(de)輸(shu)出(chu)端(duan)不允許接入(ru)電(dian)(dian)容(rong)器、以免在逆變(bian)管導通(關斷)瞬(shun)間，產生峰值很(hen)大的(de)充(chong)電(dian)(dian)(或放電(dian)(dian))電(dian)(dian)流，損害逆變(bian)管;b、當輸(shu)出(chu)濾波器由LC電(dian)(dian)路構成時(shi)，濾波器內(nei)接入(ru)電(dian)(dian)容(rong)器的(de)一側(ce)，必須與電(dian)(dian)動機(ji)側(ce)相接。
7、采用電抗器
在(zai)變頻(pin)(pin)器(qi)的(de)(de)(de)輸入(ru)電流中頻(pin)(pin)率較低(di)的(de)(de)(de)諧(xie)(xie)(xie)波(bo)成分(5次諧(xie)(xie)(xie)波(bo)、7次諧(xie)(xie)(xie)波(bo)、11次諧(xie)(xie)(xie)波(bo)、13次諧(xie)(xie)(xie)波(bo)等)所占的(de)(de)(de)比重是(shi)很(hen)高的(de)(de)(de)，它們(men)除了可(ke)能干擾其它設備的(de)(de)(de)正常運行之外(wai)，還因(yin)為它們(men)消耗了大(da)量(liang)的(de)(de)(de)無功(gong)功(gong)率，使線(xian)路的(de)(de)(de)功(gong)率因(yin)素大(da)為下降(jiang)。在(zai)輸入(ru)電路內(nei)串(chuan)入(ru)電抗器(qi)是(shi)抑(yi)制較低(di)諧(xie)(xie)(xie)波(bo)電流的(de)(de)(de)有(you)效方法。根據接(jie)線(xian)位置(zhi)的(de)(de)(de)不同，主要有(you)以下兩種：
(1)交(jiao)流電(dian)(dian)抗器(qi)：串聯在電(dian)(dian)源與變頻器(qi)的(de)輸入(ru)側(ce)之間。其主要功能有： a、通過抑制諧波電(dian)(dian)流，將功率因素提高至(zhi)(0.75-0.85); b、削弱輸入(ru)電(dian)(dian)路中的(de)浪涌電(dian)(dian)流對變頻器(qi)的(de)沖擊; c、削弱電(dian)(dian)源電(dian)(dian)壓不平衡的(de)影(ying)響。
(2)直(zhi)流(liu)電抗(kang)器：串(chuan)聯在整(zheng)流(liu)橋和濾波電容器之間。它(ta)的功能比(bi)較單一(yi)，就是削弱(ruo)輸入電流(liu)中的高次諧波成分。但在提高功率(lv)因素方(fang)面(mian)比(bi)交流(liu)電抗(kang)器有效，可達0.95，并具有結(jie)構簡單、體積小等優點。

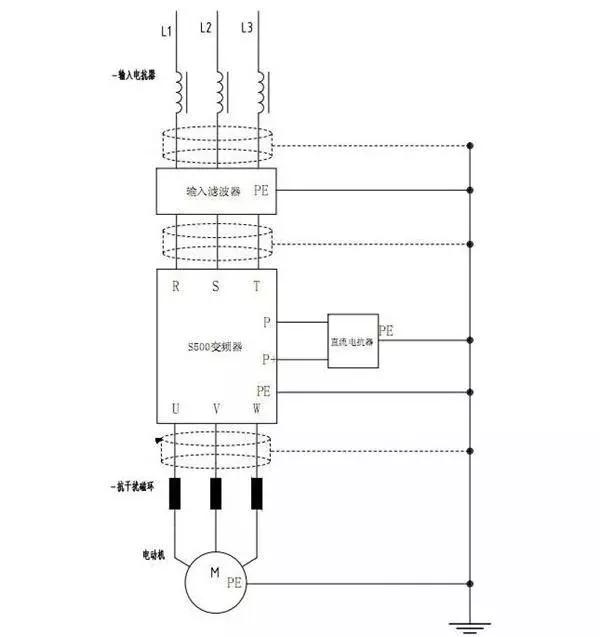

圖1是一個解決變頻器干擾的典(dian)型方(fang)案
如(ru)圖所示，變(bian)頻(pin)器(qi)(qi)的(de)(de)抗干擾措施主要(yao)包括在(zai)變(bian)頻(pin)器(qi)(qi)進(jin)線部分加裝交流電(dian)(dian)抗器(qi)(qi)和(he)濾波(bo)器(qi)(qi)，進(jin)線和(he)出線采用屏(ping)蔽電(dian)(dian)纜，所有電(dian)(dian)纜的(de)(de)屏(ping)蔽層與電(dian)(dian)抗器(qi)(qi)、濾波(bo)器(qi)(qi)、變(bian)頻(pin)器(qi)(qi)和(he)電(dian)(dian)機的(de)(de)保護地共(gong)同接地，且(qie)該接地點(dian)(dian)與其他接地點(dian)(dian)分開(kai)，保持足夠的(de)(de)距離。同時，信號電(dian)(dian)纜和(he)變(bian)頻(pin)器(qi)(qi)的(de)(de)動力電(dian)(dian)纜不(bu)要(yao)平(ping)行布(bu)置。
此外(wai)，為(wei)防止(zhi)變頻器(qi)干擾信號(hao)和(he)(he)控(kong)(kong)制(zhi)回(hui)路(lu)，需要給控(kong)(kong)制(zhi)器(qi)、儀(yi)表和(he)(he)工控(kong)(kong)機(ji)采(cai)用單獨的(de)隔離電源進(jin)行(xing)供電
