應用范圍：
應用(yong)于(yu)：風機(ji)水泵，空(kong)壓機(ji)，拉絲機(ji)，注(zhu)塑機(ji)，球磨機(ji)，機(ji)床，工(gong)業洗衣(yi)機(ji)，提升行業等(deng)行業和設備中
產品(pin)參數：
|
項 目 |
規 范 |
||
|
電(dian)源輸入 |
電(dian)壓(ya)、頻率(lv) |
單相(xiang)220V 50/60Hz 三(san)相(xiang)380V 50/60Hz
三(san)(san)相220V 50/60Hz 三(san)(san)相660V 50/60Hz
三相1140V 50/60Hz |
|
|
允許波(bo)動 |
電(dian)壓：±15%； 頻率:±5%
畸變(bian)率滿足IEC61800-2要(yao)求 |
||
|
合閘沖擊電流 |
小(xiao)于額定電(dian)流 |
||
|
功率(lv)因(yin)數(shu) |
≥0.94(有直流(liu)電抗器) |
||
|
變頻(pin)器效(xiao)率 |
≥96% |
||
|
輸出 |
輸出電壓 |
額定條件下輸出：3相，0～輸入電壓，誤(wu)差小于5% |
|
|
輸(shu)出頻率范圍 |
G型：0-600Hz、 P型：0-600Hz、 Z型：0-600Hz、
L型：0-600Hz、 H型：0-3000Hz |
||
|
輸出頻率精度 |
最大頻(pin)率值(zhi)的±0.5% |
||
|
過載(zai)能(neng)力 |
G、H、L型：150%額定電(dian)流(liu)60秒(miao),180%額定電(dian)流(liu)10秒(miao), 200%額定電(dian)流(liu)2秒(miao)
Z型：150%額(e)定電流60秒,180%額(e)定電流30秒,250%瞬間跳脫
P型：120%額定(ding)電流60秒,150%額定(ding)電流瞬間跳脫
|
||
|
主要控(kong)制(zhi)性能 |
電(dian)機控制模式 |

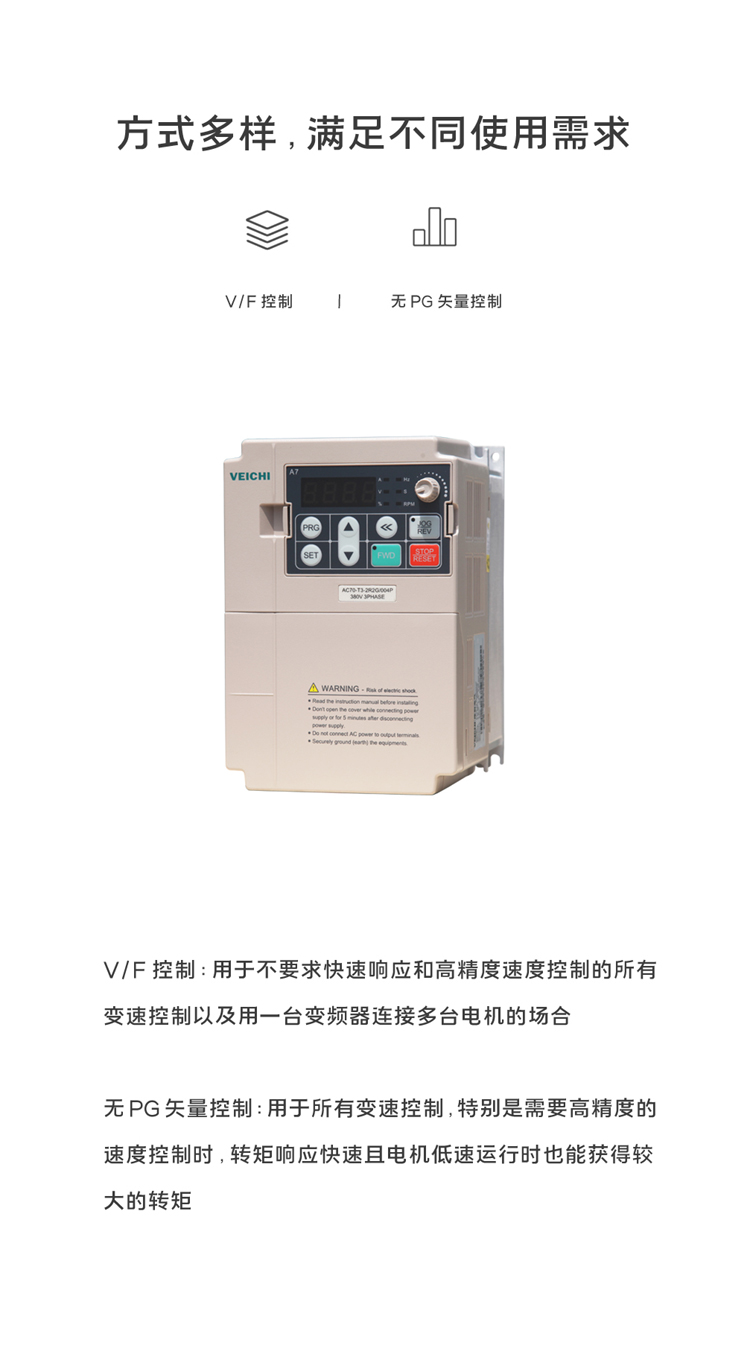

無PG矢量控(kong)制、V/F控(kong)制 |
|
|
調制方式 |
優(you)化空間矢量PWM調制(zhi) |
||
|
載波(bo)頻率 |
0.6～15.0kHz、隨機載(zai)波(bo)調制 |
||
|
速度控制(zhi)范圍 |
無PG矢(shi)量(liang)控制(zhi)，額定負(fu)載 1：100 |
||
|
穩態轉速精度 |
無(wu)PG矢(shi)量控制： ≤1%額定同步轉速(su) |
||
|
頻率精度 |
數字設定：最大(da)頻率×±0.01%
模擬(ni)設定：最大頻(pin)率×±0.2% |
||
|
頻(pin)率(lv)(lv)分(fen)辨率(lv)(lv) |
數字設定(ding)：0.01Hz
模擬設定：最大頻率×0.05% |
||
|
產品基本功能 |
直(zhi)流制動能力 |
起始(shi)頻率：0.00～50.00Hz
制(zhi)動時間：0.0～60.0s
制動電流：0.0～150.0%額定電流 |
|
|
轉矩提升 |
手動(dong)轉矩提升(sheng)0.0%～25.0% |
||
|
V/F 曲線 |
五(wu)種方式(shi)：1 種用戶(hu)設(she)定V/F 曲線方式(shi)、1 種線性轉矩特性曲線和3 種降(jiang)轉矩特性曲線方式(shi)（1.5次冪(mi)、1.7 次冪(mi)、2.0 次冪(mi)、） |
||
|
加減速(su)曲(qu)線(xian) |
兩種(zhong)方式：直線加(jia)減速(su)、S 曲線加(jia)減速(su)；
四套加減速(su)時間，時間單(dan)位(wei)0.1s，最長6500.0s |
||
|
額定輸出(chu)電壓 |
利(li)用(yong)電(dian)源電(dian)壓補(bu)償功(gong)能(neng)，以電(dian)機額定電(dian)壓為(wei)100%，可在50-100%的范圍內設定（輸(shu)出不能(neng)超(chao)過輸(shu)入(ru)電(dian)壓） |
||
|
自(zi)動電壓(ya)調整 |
當電網電壓波動(dong)時，輸出電壓變動(dong)很少，基本保(bao)持恒定V/F |
||
|
自動節能(neng)運(yun)行 |
根據負(fu)載狀況(kuang)，自動優化輸出(chu)電壓(ya)，實現節能運行 |
||
|

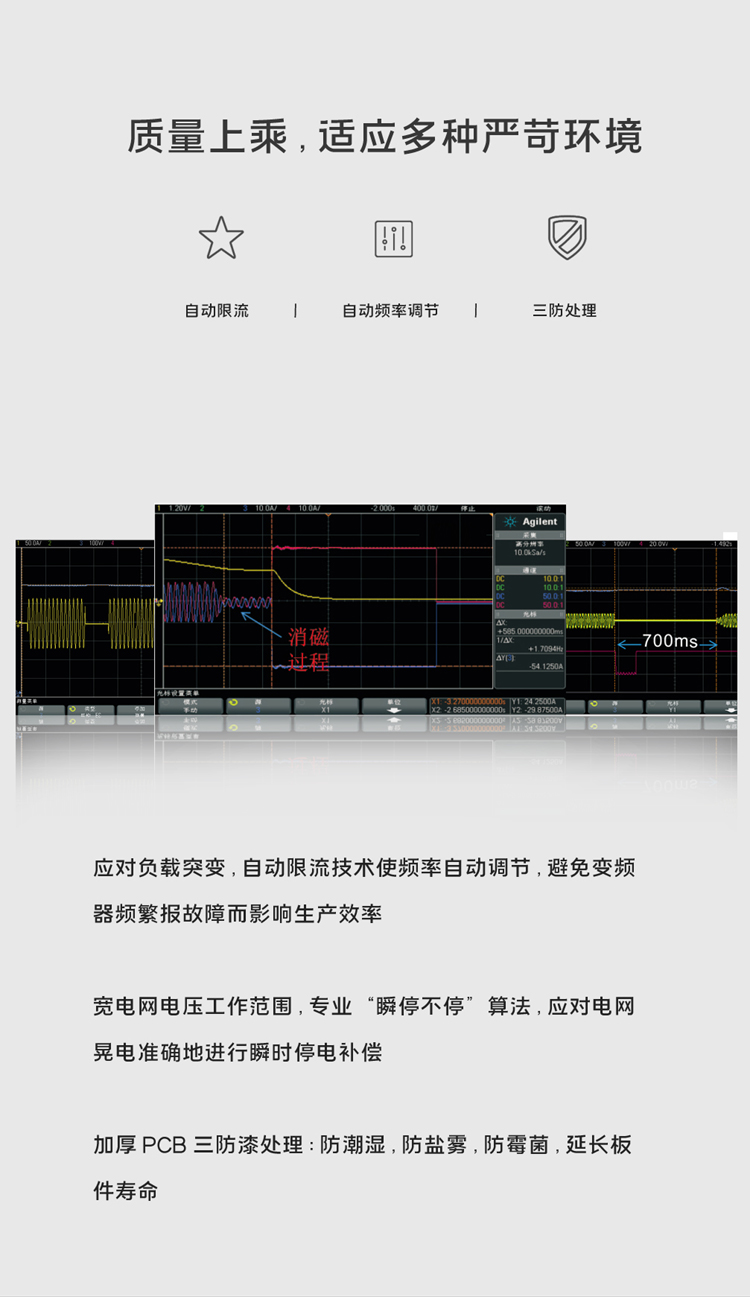

自動限流 |
對(dui)運(yun)行期(qi)間電流自動限制，防止頻繁過流故障跳(tiao)閘(zha) |
||
|
瞬間掉電(dian)處理 |
瞬時(shi)掉(diao)電時(shi)，通過母線電壓控制，實現不間斷運行 |
||
|
標準功能(neng) |

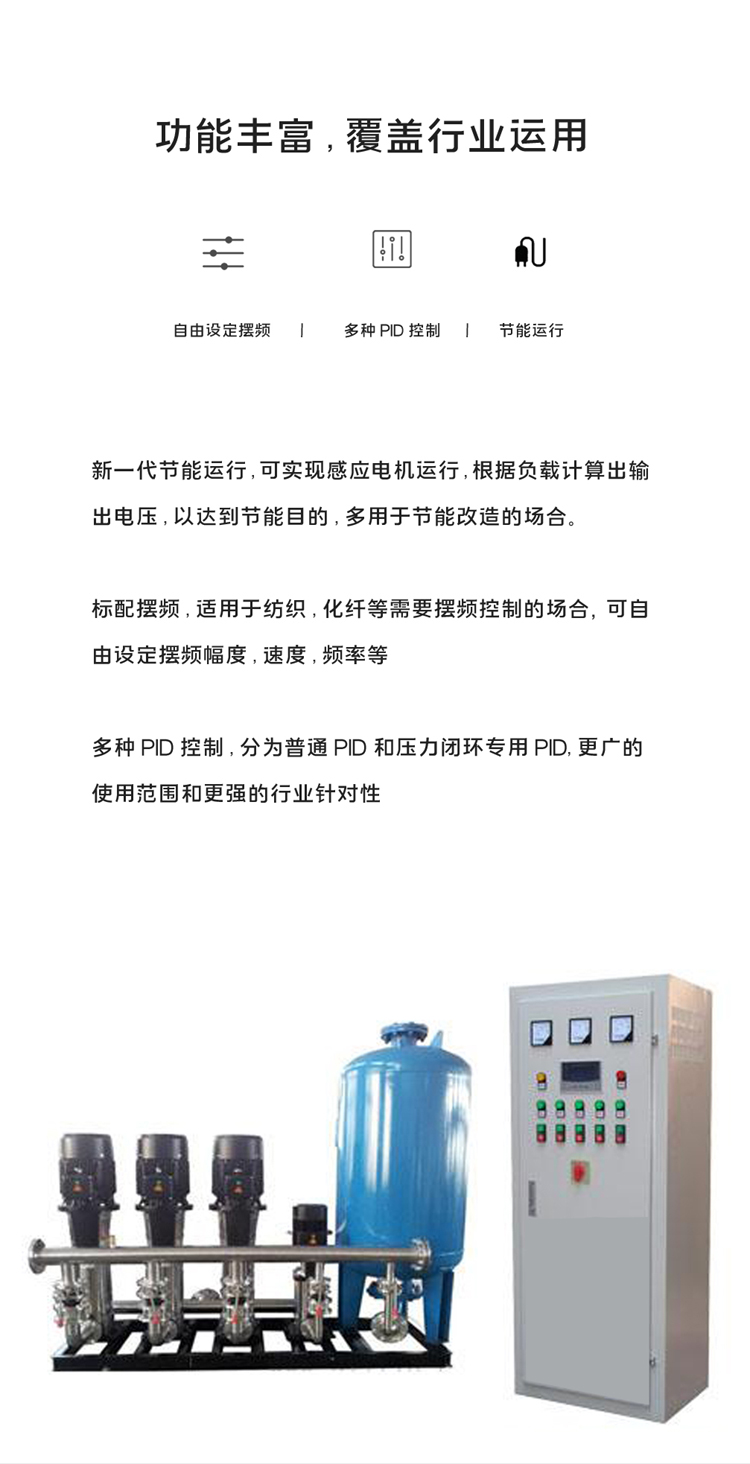

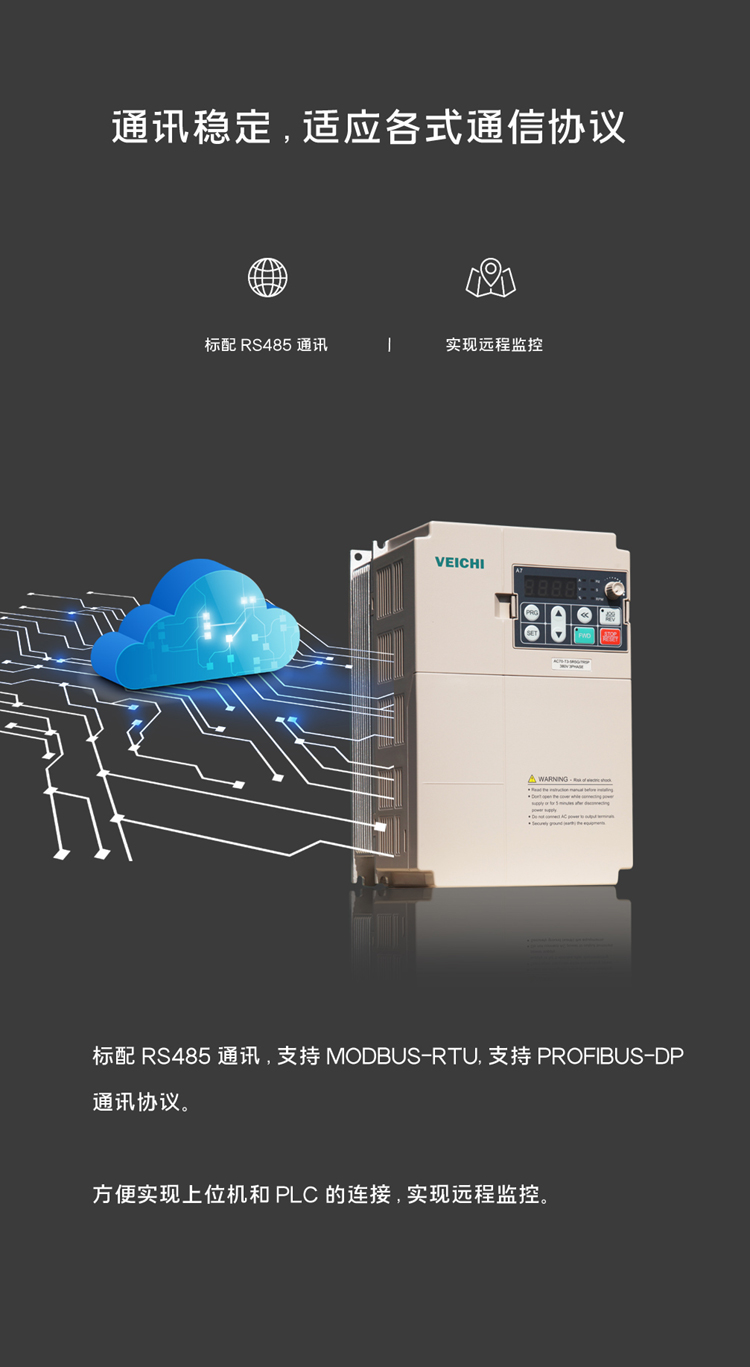

PID控制、轉速跟蹤(zong)和掉電(dian)再(zai)啟動、跳躍頻(pin)(pin)率(lv)(lv)、頻(pin)(pin)率(lv)(lv)上下限控制、程序運(yun)行、多段(duan)速度、擺頻(pin)(pin)運(yun)行、RS485、模擬輸出、頻(pin)(pin)率(lv)(lv)脈沖輸出 |
||
|
頻率設(she)定(ding)通道 |
鍵盤(pan)數字設定(ding)、鍵盤(pan)電(dian)位器、模(mo)擬(ni)電(dian)壓(ya)端子VS1、模(mo)擬(ni)電(dian)壓(ya)端子VS2、模(mo)擬(ni)電(dian)流端子AS、通(tong)訊給(gei)定(ding)和多通(tong)道(dao)端子選擇，主(zhu)輔通(tong)道(dao)組合 |
||
|
反饋輸(shu)入通道(dao) |
電壓(ya)端(duan)子(zi)VS1、電壓(ya)端(duan)子(zi)VS2、電流端(duan)子(zi)AS、通(tong)訊給(gei)定、脈沖輸入(ru)PUL |
||
|
運行(xing)命令通(tong)道(dao) |
操作面板給定、外部端子給定、通訊給定 |
||
|
輸入指令信(xin)號 |
啟動、停(ting)止、正反轉、點動、多(duo)段速、自由停(ting)車(che)、復位、加減速時間選擇(ze)、頻率設定通道(dao)選擇(ze)、外部故(gu)障(zhang)報警 |
||
|
外部輸出(chu)信號 |
1路(lu)繼電器(qi)輸(shu)出(chu)(chu)，2路(lu)集(ji)電極輸(shu)出(chu)(chu)，0～10V輸(shu)出(chu)(chu)，4～20mA輸(shu)出(chu)(chu)，頻率脈沖輸(shu)出(chu)(chu) |
||
|
保護功能 |
過壓、欠壓、電流限幅，過流、過載(zai)、電子熱繼電器、過熱、過壓失速、數據(ju)保護 |
||
|
鍵盤(pan)顯示 |
LED顯示 |
單行(xing)4位(wei)數(shu)碼管顯(xian)示 |
可監控1個變頻器狀態量 |
|
雙行4或5位數碼管(guan)顯示(shi) |
可監控2個變(bian)頻器狀態量 |
||
|
LCD顯示 |
支持(chi)中文顯示，與LED鍵盤操(cao)作兼容(rong)，人性化的界面設計(ji) |
||
|
參(can)數拷貝 |
可上傳(chuan)和下(xia)傳(chuan)變頻器(qi)的功(gong)能代碼信息，實現快速(su)參數復(fu)制 |
||
|
狀態(tai)監控 |
輸出頻(pin)率、給(gei)定頻(pin)率、輸出電(dian)流、輸入電(dian)壓(ya)、輸出電(dian)壓(ya)、電(dian)機轉(zhuan)速、PID反饋量、PID給(gei)定量、模塊(kuai)溫度、輸入輸出端子(zi)狀況等 |
||
|
故障報警 |
過(guo)(guo)壓(ya)、欠壓(ya)、過(guo)(guo)流(liu)、短路(lu)、缺相、過(guo)(guo)載(zai)、過(guo)(guo)熱、過(guo)(guo)壓(ya)失速、電流(liu)限幅、數據保護(hu)受(shou)破(po)壞、當前故(gu)障(zhang)的運(yun)行(xing)狀(zhuang)況，歷(li)史故(gu)障(zhang) |
||
|
環(huan)境 |
安裝(zhuang)場所 |
室內，海拔不大于1000m，無(wu)腐蝕性氣體及日光直射(she) |
|
|
溫度、濕度 |
-10 ～ +40℃
20%—95%RH（不結露） |
||
|
振動(dong) |
20Hz以下小于0.5g |
||
|
儲存溫度 |
-25—+60℃ |
||
|
安裝方式 |
壁掛(gua)式、立(li)柜式 |
||
|
防護等級 |
IP20 |
||
|

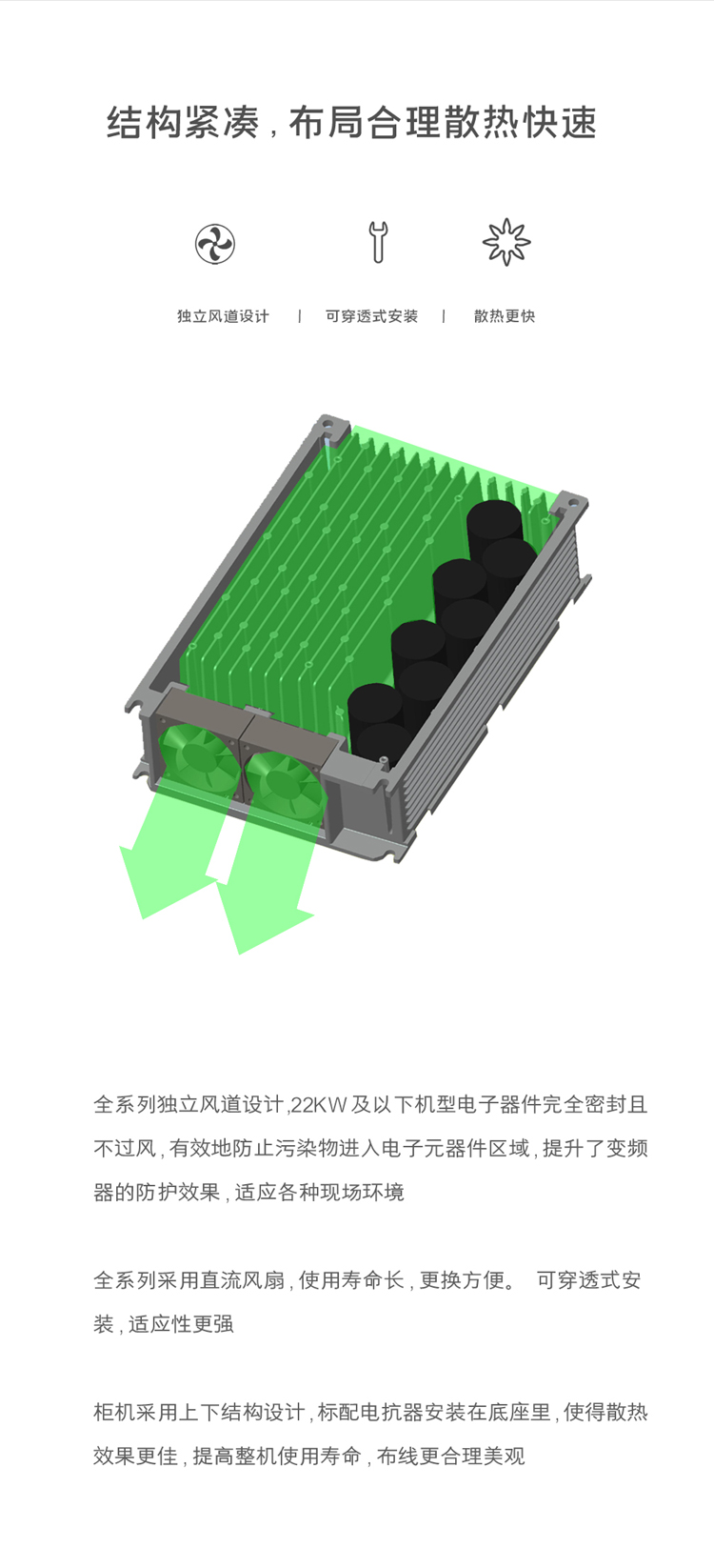

冷卻方式 |
強(qiang)迫風冷(leng) |
||
